Муфты NPX A B DBSE N EUPEX

Взаимозаменяемость элементов муфт NPX N EUPEX A и N EUPEX B

Общая информация о муфтах

Муфты N EUPEX A и N EUPEX B — это высококачественные эластичные соединительные муфты, которые используются для передачи крутящего момента между валами. Они известны своей надежностью, долговечностью и способностью компенсировать угловые и осевые смещения. Ниже представлены технические характеристики, размеры и материалы этих муфт.

Типы муфт

- N EUPEX A (Pilot bored Type A): Муфта с пилотным отверстием типа A.
- N EUPEX B (Pilot bored Type B): Муфта с пилотным отверстием типа B.

Материалы

- Фланцы: Чугун GG25.
- Сегменты: Нитрил (Nitrile).

Температурный диапазон

- Обе муфты могут работать в диапазоне температур от -30 °C до +75 °C.

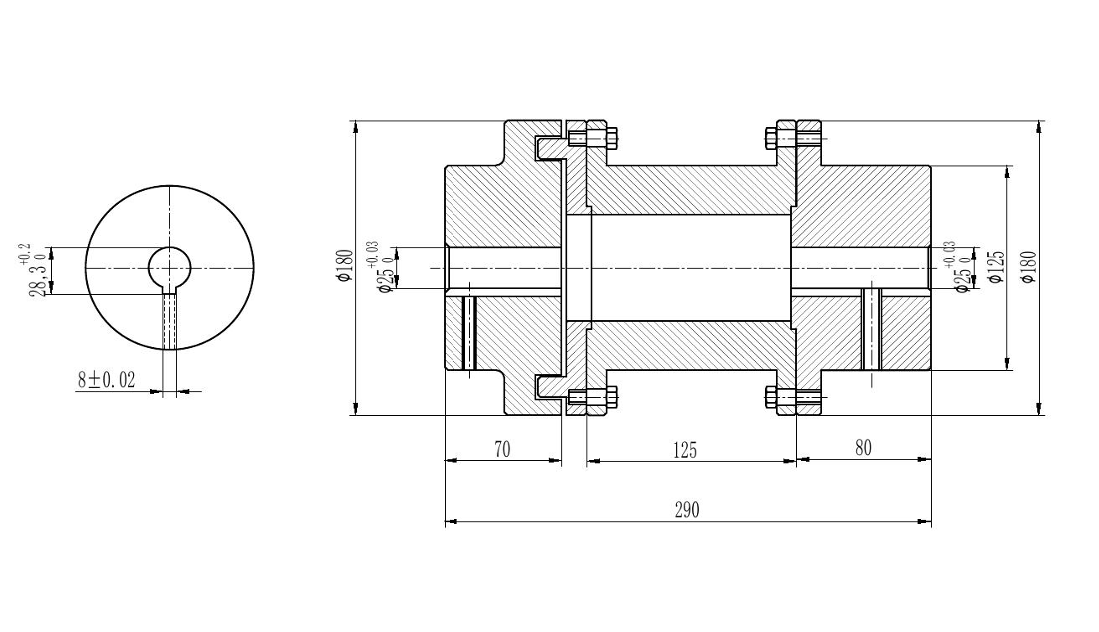

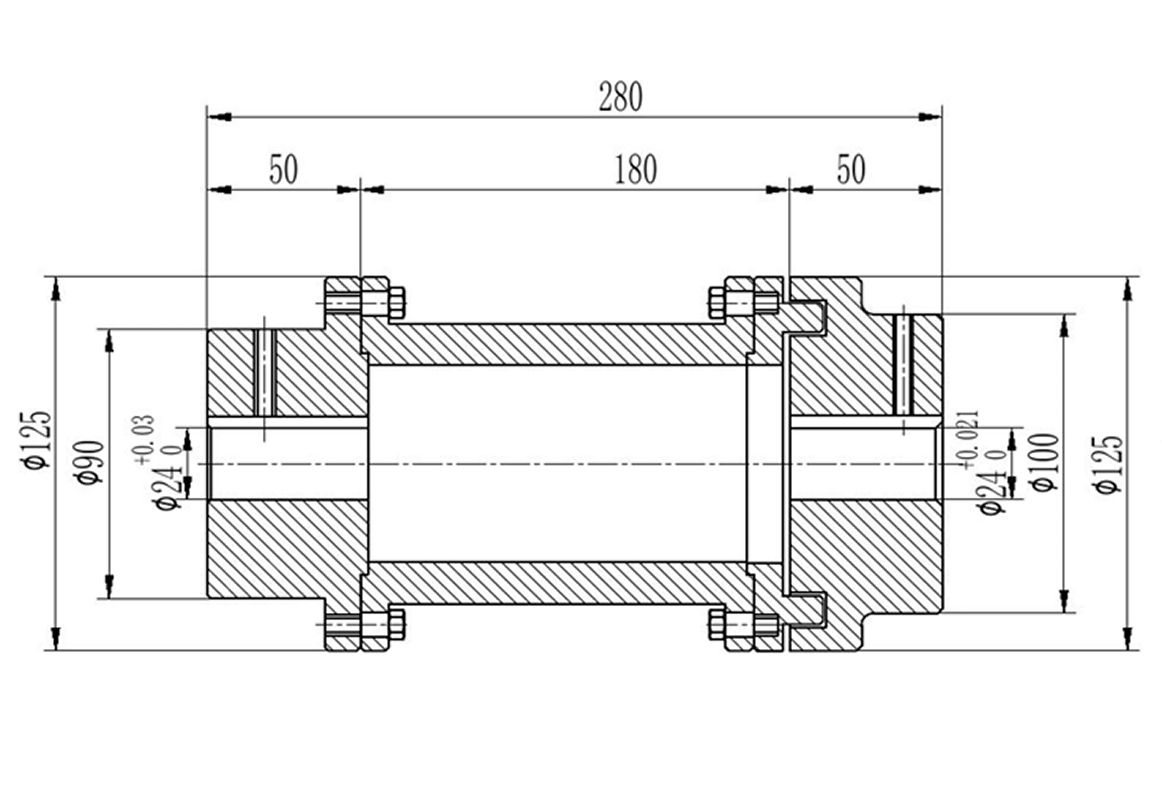

Конструкция муфт

Муфты N EUPEX A и N EUPEX B состоят из фланцев и сегментов. Фланцы изготовлены из чугуна GG25, а сегменты — из нитрила (эластичного материала). Сегменты обеспечивают демпфирование вибраций и компенсацию смещений.

Размеры и вес муфт

N EUPEX A
- Размеры муфт варьируются в зависимости от диаметра вала (D), длины (L1, L2), ширины (A, C, E) и других параметров.
- Вес фланцев указан для каждого размера муфты.

N EUPEX B
- Аналогично, размеры и вес фланцев зависят от диаметра вала и других геометрических параметров.

Технические характеристики

N EUPEX A
- Мощность (Power at 100 rev/min): от 1,68 до 29,32 кВт.
- Крутящий момент (Torque):
- Rated: от 160 до 2800 Н·м.
- Max: от 480 до 8400 Н·м.
- Максимальная скорость вращения (Max Speed): от 5000 до 2750 об/мин.
- Минимальный и максимальный диаметр сверления (Min bore, Max bore):
- d1: от 17 до 145 мм.
- d2: от 12 до 110 мм.
- Диаметр вала (D): от 38 до 250 мм.
- Длина муфты (L1, L2): от 40 до 165 мм.
- Вес фланцев: от 1,38 до 17,41 кг.

N EUPEX B
- Мощность (Power at 100 rev/min): от 0,20 до 29,32 кВт.
- Крутящий момент (Torque):
- Rated: от 19 до 2800 Н·м.
- Max: от 57 до 8400 Н·м.
- Максимальная скорость вращения (Max Speed): от 5000 до 2750 об/мин.
- Минимальный и максимальный диаметр сверления (Min bore, Max bore):
- d1: от 19 до 145 мм.
- d2: от 12 до 110 мм.
- Диаметр вала (D): от 59 до 250 мм.
- Длина муфты (L1, L2): от 20 до 165 мм.
- Вес фланцев: от 0,24 до 19,5 кг.

Взаимозаменяемость

Муфты N EUPEX A и N EUPEX B имеют схожие геометрические размеры, что делает их взаимозаменяемыми в большинстве случаев. Основное отличие заключается в диаметре вала (D) и весе фланцев.

Примеры применения

Муфты N EUPEX A и N EUPEX B используются в системах, где требуется передача крутящего момента между валами с компенсацией вибраций и смещений. Примеры применения:
- Насосы.
- Компрессоры.
- Вентиляторы.
- Промышленные двигатели.
- Конвейеры.
