Универсальные карданные соединения, шарниры равных угловых скоростей DIN 808 муфты шарнирные ELESA GANTER

Шарниры DIN 808: Надежность и универсальность в движении. Универсальные карданные соединения, шарниры  равных угловых скоростей DIN 808 муфты шарнирные аналоги ELESA GANTER
Карданные соединения DIN 808

Шарниры играют ключевую роль в различных механизмах, обеспечивая гибкость и долговечность.

Среди множества типов шарниров, универсальные шарниры DIN 808 выделяются своей надежностью и универсальностью.
Предлагаем рассмотреть, что такое шарниры DIN 808, их преимущества, различные типы и области применения.

Что такое универсальные шарниры карданные соединения DIN 808?

Шарниры DIN 808 — это стандартизированные соединительные элементы, которые соответствуют немецкому
промышленному стандарту DIN 808. Этот стандарт определяет размеры, материалы и технические характеристики
шарниров, что гарантирует их совместимость и надежность при применении.

Преимущества шарниров DIN 808

1. Высокая прочность: Шарниры DIN 808 изготавливаются из высококачественных материалов, таких как сталь
или чугун, что обеспечивает их долговечность и устойчивость к износу.
2. Универсальность: Благодаря стандартизации, универсальные шарниры DIN 808 могут использоваться в различных отраслях,
от машиностроения до автомобильной промышленности.
3. Легкость установки: Стандартные размеры и формы шарниров DIN 808 упрощают их монтаж и замену,
что снижает затраты на обслуживание карданных соединений.
4. Надежность: Шарниры DIN 808 проходят строгие испытания на прочность и износостойкость, что гарантирует
их надежную работу в различных условиях эксплуатации.

Типы универсальных шарниров


1. Одинарные шарниры: Эти шарниры имеют одну точку вращения и используются в механизмах, где требуется
простое соединение с ограниченным углом поворота, например 30-45 градусов. Примеры применения включают подвески автомобилей и простые механизмы в машиностроении.
2. Двойные шарниры: Такие шарниры имеют две точки вращения, что позволяет им компенсировать угловые и осевые
смещения. Они часто используются в приводах, где требуется передача крутящего момента при значительных
углах изгиба.
3. Телескопические шарниры: Эти шарниры могут изменять свою длину, что делает их идеальными для механизмов,
где требуется компенсация изменений расстояния между соединяемыми элементами. Примеры включают
подъемные механизмы и гидравлические системы.
4. Шарниры на 1000 оборотов: Эти шарниры предназначены для работы при высоких скоростях вращения и могут
выдерживать до 1000 оборотов в минуту. Они используются в высокоскоростных приводах и турбинах.
5. Шарниры на 4000 оборотов: Такие шарниры рассчитаны на еще более высокие скорости вращения — до 4000
оборотов в минуту. Они применяются в высокоскоростных двигателях и компрессорах, где требуется
максимальная производительность и надежность.

Области применения шарниров и карданных соединений

Универсальные шарниры DIN 808 находят широкое применение в различных отраслях:

- Машиностроение: Используются в различных механизмах для обеспечения подвижности и надежности соединений.
- Автомобильная промышленность: Применяются в подвесках, рулевых системах и других компонентах, где требуется
надежное шарнирное соединение.
- Строительство: Используются в подвижных конструкциях, таких как мосты и подъемные механизмы.
- Сельское хозяйство: Применяются в сельскохозяйственной технике для обеспечения гибкости и долговечности
соединений.


Шарниры DIN 808 являются незаменимыми компонентами в различных механизмах, обеспечивая надежность и
долговечность. Их стандартизация и высокое качество материалов делают их универсальным решением для множества
отраслей. Если вы ищете надежные и долговечные шарниры, обратите внимание на шарниры DIN 808.

Карданные шарниры и соединения DIN 808 на mehanika.by

Универсальные карданные шарниры и соединения VKStal (аналоги Elesa+Ganter) — это стандартизированные элементы промышленных приводов, отвечающие немецкому стандарту DIN 808. Они предназначены для передачи крутящего момента между валами со смещением осей или изменяющимся в процессе работы углом наклона. Изделия изготавливаются из конструкционной стали, чугуна или нержавеющей стали, гарантируя высокую износостойкость в тяжелых условиях эксплуатации.

---

Виды карданных шарниров в каталоге

Ассортимент поставщика включает 80 специализированных товаров, разделенных на конструктивные группы:

1. Одинарные шарниры (серии SGOS и SHOS)

Имеют одну точку вращения. Используются для простых соединений с ограничением угла излома фаз в пределах 30–45 градусов. Разделяются по допустимой частоте вращения:

• До 1000 об/мин (серия SGOS) — для тихоходных узлов управления и базового машиностроения.
• До 4000 об/мин (серия SHOS) — для скоростных приводных валов, электродвигателей и компрессоров.

2. Двойные универсальные шарниры

Конструкция включает две точки вращения и промежуточную секцию. Это позволяет узлу одновременно компенсировать как угловые, так и осевые смещения сопряженных валов. Доступны в исполнениях:

• Низкооборотные — до 1000 об/мин DIN 808.
• Высокооборотные — до 4000 об/мин под интенсивные динамические нагрузки.

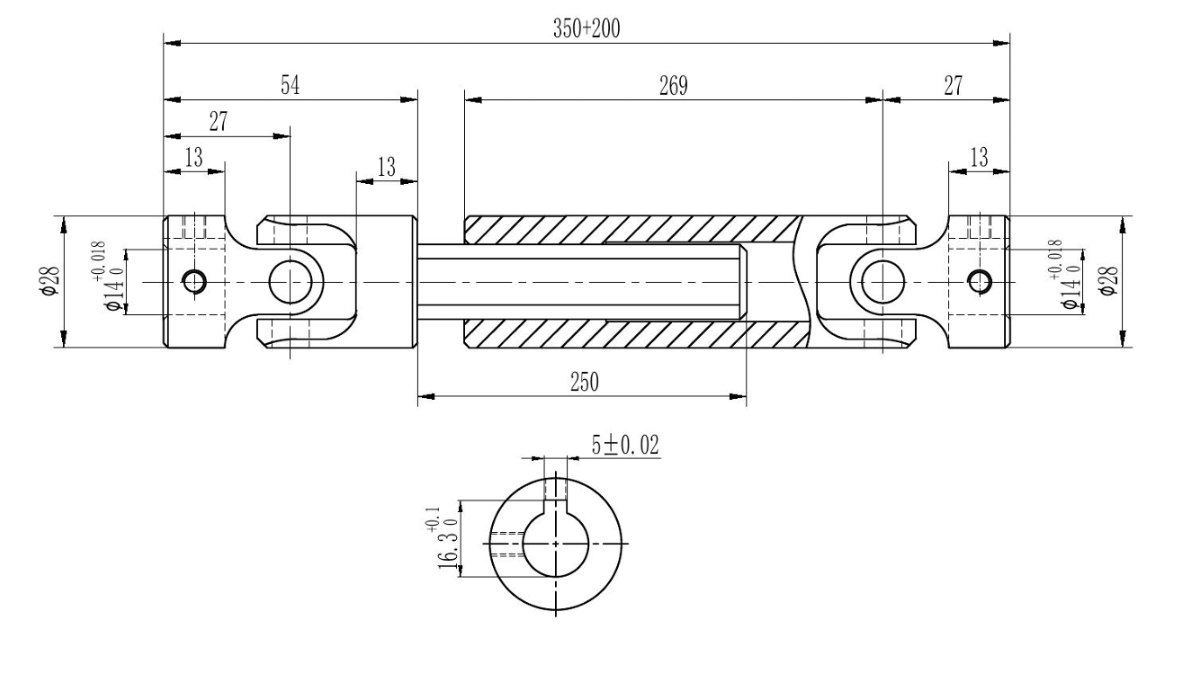

3. Телескопические карданные соединения

Шарнирные элементы со скользящим шлицевым (или профильным) соединением, способные изменять линейную длину прямо во время вращения. Незаменимы для компенсации линейных перемещений исполнительных органов в гидравлике и подъемных механизмах. Поставляются в вариантах на 1000 об/мин и 4000 об/мин.

4. Нержавеющие карданные шарниры (INOX)

Коррозионностойкая линейка, включающая одинарные, двойные и телескопические модификации. Предназначены для работы в условиях высокой влажности, воздействия агрессивных сред, химических веществ, а также для оборудования пищевой и фармацевтической промышленности.

---

Варианты исполнений и фиксации

Посадочные места элементов могут быть адаптированы под любые задачи промышленного оборудования:

• Под расточку (гладкое отверстие) — с черновым или чистовым отверстием по допуску H7.
• Со шпоночным пазом (Key) — для жесткой фиксации шпонкой на приводном валу.
• С быстросъемным механизмом — для оперативного монтажа и демонтажа узла без специнструмента.
• На игольчатых подшипниках (needle roller bearing) — для прецизионных узлов с минимальным люфтом.

---

Технические параметры для подбора

Каталог ЧПТУП «МЕХАНИКА.ВУ» предлагает подбор изделий по следующим критериям:

• Внутренний диаметр (отверстие d1): от 8 до 40 мм.
• Внешний диаметр корпуса: до 80 мм.
• Общая длина: от компактных одинарных моделей в 36 мм до длинных раздвижных телескопических валов до 800 мм.

---

Если вы подбираете карданную передачу для промышленной линии или техники, укажите:

• Какое смещение валов (в градусах или миллиметрах) необходимо компенсировать?
• Каков диаметр ведущего вала и тип соединения (шпонка, гладкий)?
• Нужен ли телескопический эффект (ход в мм) для компенсации расстояния?

Я помогу рассчитать длину шарнирного соединения и подобрать нужную серию!
