Клиновые шкивы серии SPB профиль Б
Купить шкив +375 (162) 23 22 26
Описание:
Шкивы клиновые SPB предназначены для передачи крутящего момента с использованием клиновых ремней профиля SPB (стандарт ГОСТ 1284.1-89, ISO 4183). Они применяются в мощных ременных передачах промышленного оборудования, компрессоров, генераторов, насосов и других механизмов с повышенными нагрузками.
Основные характеристики
1. Профиль ремня
· Тип: SPB (угол клина 40°, высота ремня 14 мм)
· Диапазон диаметров шкивов: 80–1000 мм (стандартный ряд)
2. Материалы
· Чугун (СЧ20, СЧ25) – высокая износостойкость
· Сталь (Ст3, Ст5) – повышенная прочность
· Алюминиевые сплавы – для облегчённых конструкций
3. Конструкция
· Одноручьевые (SPB-XXX-1)
· Двухручьевые (SPB-XXX-2)
· Многоручьевые (3, 4, 6 канавок – под заказ)
4. Посадочное отверстие
· Цилиндрическое (под прямой вал, например, ∅20–120 мм)
· Коническое с втулкой (DIN 354, Taper-Lock, тапербуш втулки)

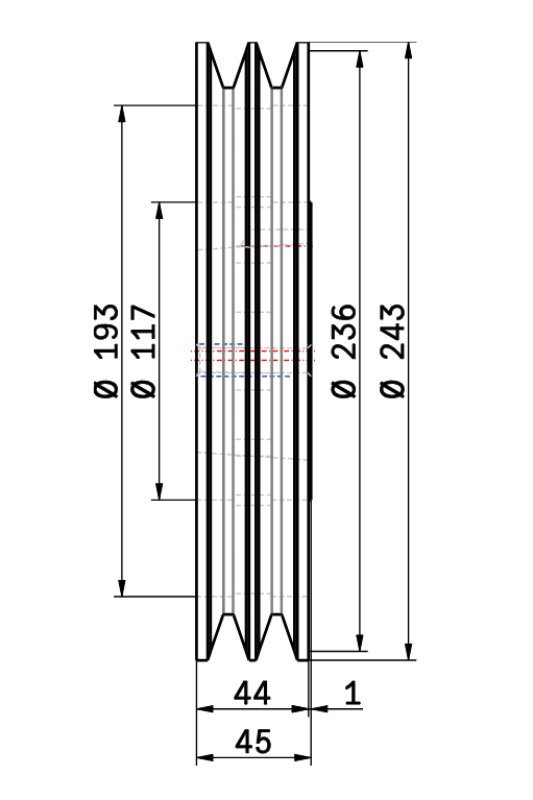

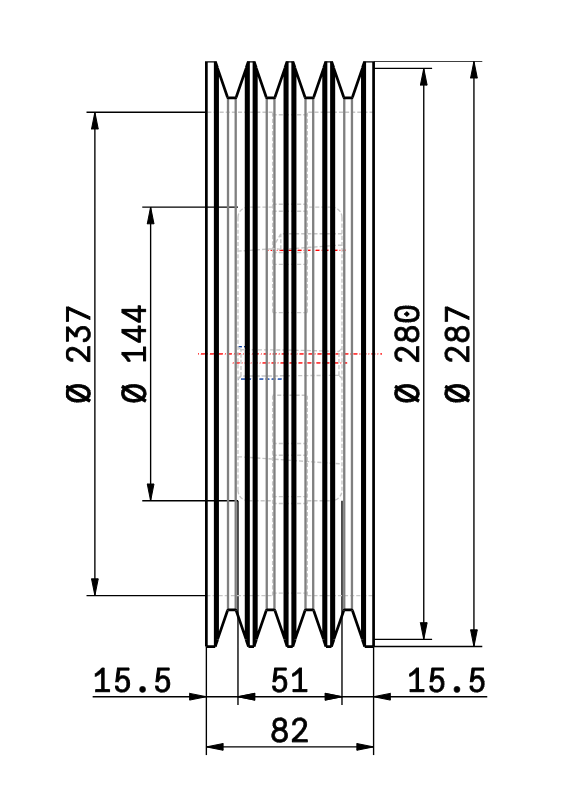

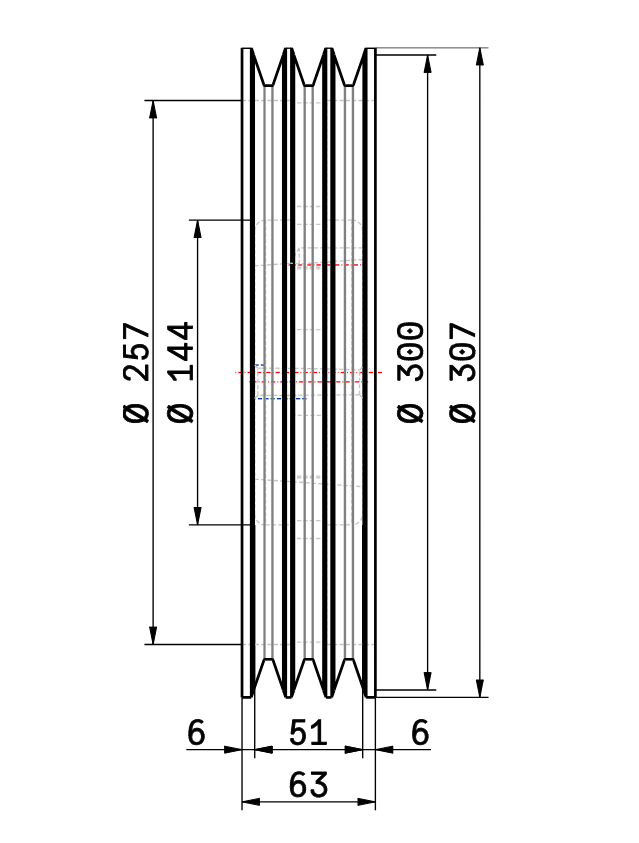

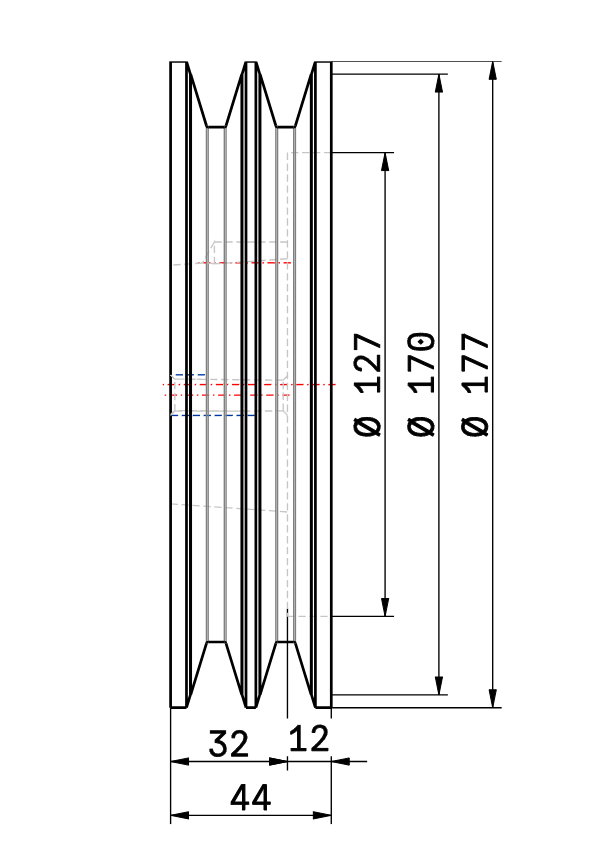

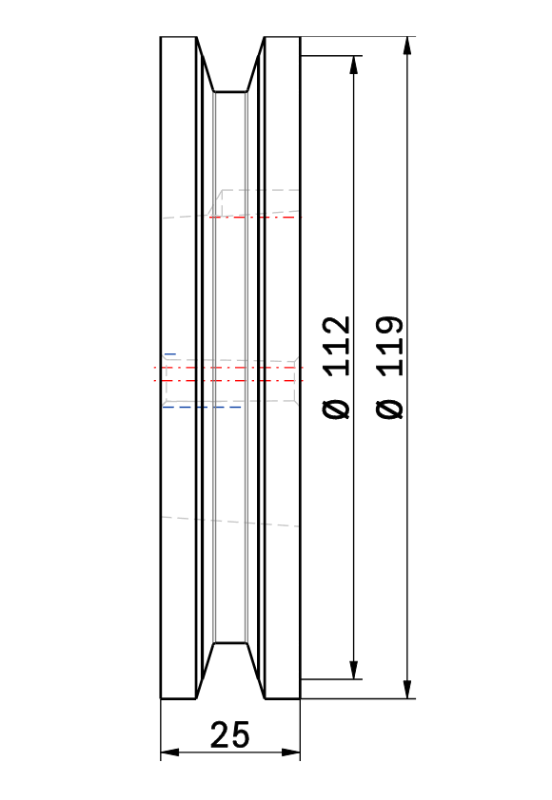

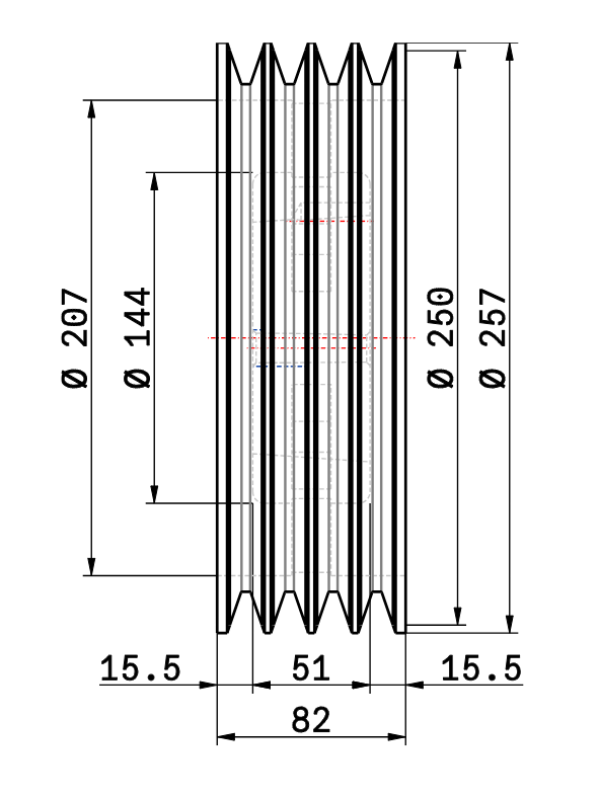

Размеры и маркировка
Пример маркировки:
SPB-250-2
· SPB – профиль ремня
· 250 – расчётный диаметр шкива (мм)
· 2 – количество ручьёв
Основные геометрические параметры:
|
Параметр |
Значение (типовое) |
|
Ширина канавки (мм) |
14,0 ± 0,3 |
|
Глубина канавки (мм) |
19,0 |
|
Угол клина (°) |
40° ± 0,5° |
Преимущества
✔ Высокая нагрузочная способность (передают большие мощности, чем SPZ)
✔ Унификация по международным стандартам (ISO, DIN)
✔ Долговечность и стойкость к износу
Область применения
· Промышленные ременные передачи
· Приводы компрессоров и насосов
· Генераторы и дизельные установки
· Горнодобывающее и металлургическое оборудование
· И 😊 …
Всегда можно купить клиновые шкивы серии SPB в Mehanika.BY с доставкой!
