Отличия между муфтами муфтами VIVA V и VIVA VS
Муфты VIVA V и VIVA VS от производителя Rexnord являются популярными решениями для передачи крутящего момента в механических системах. Обе серии муфт обладают высокой надежностью и способностью компенсировать смещения, однако между ними есть различия в конструкции, материалах и применении. Предлагаю рассмотреть основные отличия между муфтами VIVA V и VIVA VS, а также приведем примеры и размеры.
1. Конструкция и материалы
Муфта Rexnord VIVA V
- Конструкция : Муфты VIVA V оснащены эластичным элементом в виде шины, которая обеспечивает высокую гибкость и компенсацию смещений.
- Материалы : Эластичный элемент изготавливается из полиуретана , фланцы ступиц — из стали.
- Применение : Идеальны для систем с высокими нагрузками и значительными смещениями.

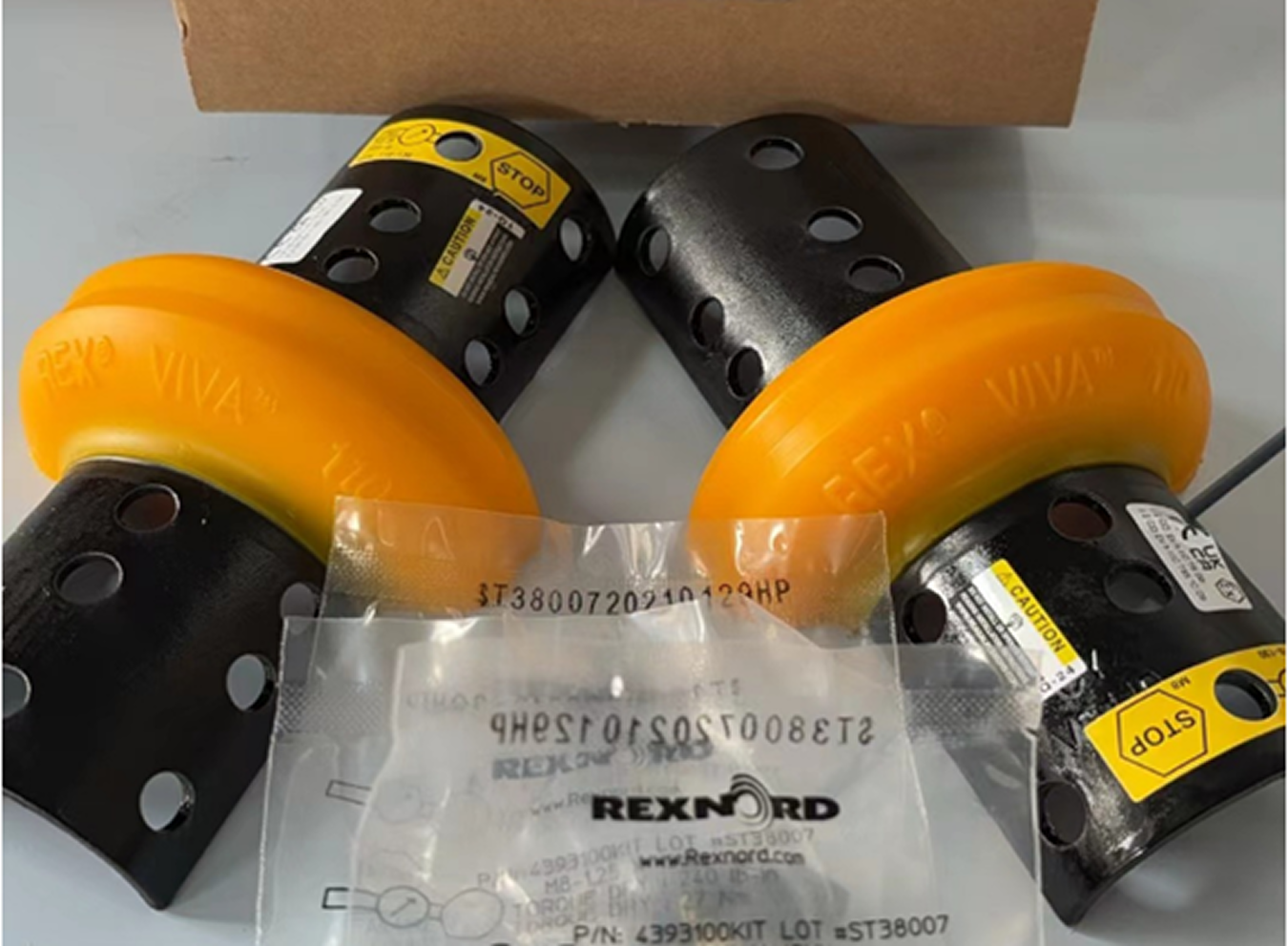

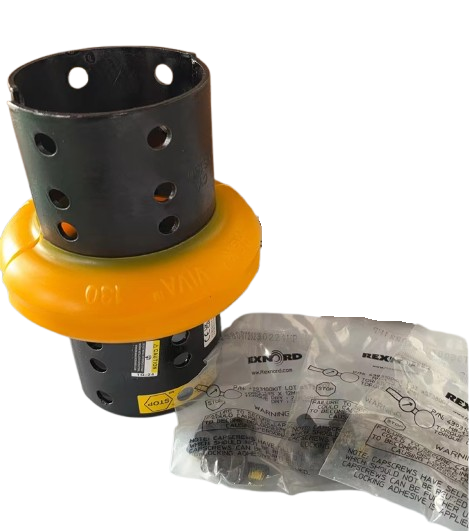

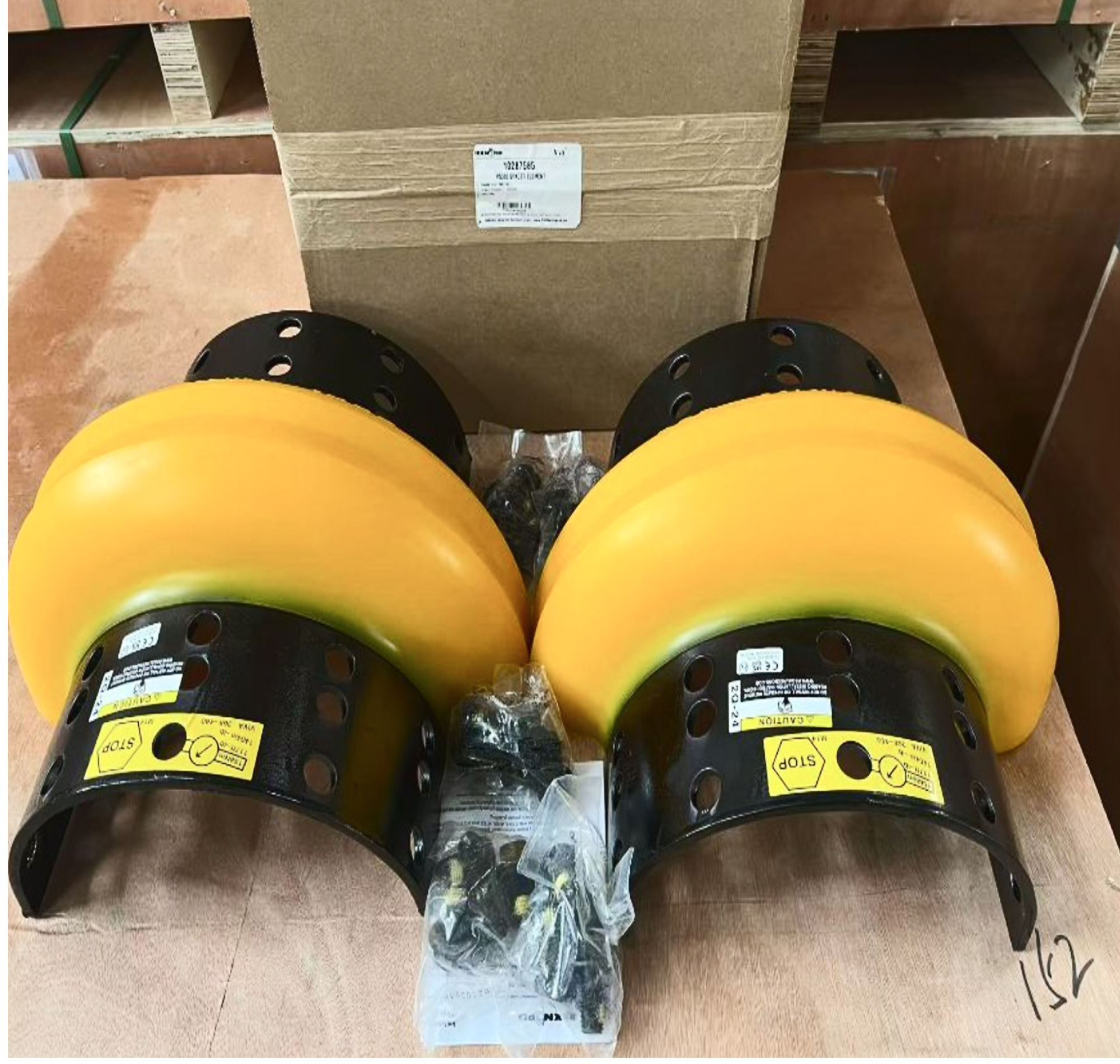

Муфта Rexnord VIVA VS
- Конструкция : Муфты VIVA VS также имеют такой же эластичный элемент , но с дополнительными усилениями для повышения прочности и долговечности.
- Материалы : Эластичный элемент изготавливается из усиленного полиуретана или резины, фланцы — из стали или чугуна.
- Применение : Подходят для еще более тяжелых условий эксплуатации, где требуется повышенная надежность.
2. Компенсация смещений
Муфта Rexnord VIVA V
- Угловые смещения : Компенсирует угловые смещения до 3°.
- Осевые смещения : Эффективно компенсирует осевые смещения.
- Радиальные смещения : Компенсирует радиальные смещения.
Муфта Rexnord VIVA VS
- Угловые смещения : Компенсирует угловые смещения до 4° (улучшенная гибкость).
- Осевые смещения : Более эффективно компенсирует осевые смещения.
- Радиальные смещения : Улучшенная компенсация радиальных смещений.
3. Примеры размеров
VIVA V
- Диаметр вала (D) : От 50 до 300 мм.
- Длина муфты (L) : От 60 до 200 мм.
- Максимальный крутящий момент : От 500 до 10 000 Н·м.
- Максимальная скорость вращения : До 5400 об/мин.
VIVA VS
- Диаметр вала (D) : От 60 до 350 мм.
- Длина муфты (L) : От 70 до 220 мм.
- Максимальный крутящий момент : От 700 до 15 000 Н·м.
- Максимальная скорость вращения : До 4300 об/мин.
4. Примеры применения
VIVA V
- Пример 1 : Муфта VIVA V используется в промышленном насосе с диаметром вала 100 мм, крутящим моментом 2000 Н·м и скоростью вращения 2500 об/мин. Она компенсирует угловые смещения до 2° и осевые смещения.
- Пример 2 : В конвейерной системе муфта VIVA V передает крутящий момент 5000 Н·м при диаметре вала 155 мм и скорости 1500 об/мин.
VIVA VS
- Пример 1 : Муфта VIVA VS применяется в тяжелом горнодобывающем оборудовании с диаметром вала 165 мм, крутящим моментом 7200 Н·м и скоростью вращения 2000 об/мин. Она компенсирует угловые смещения до 3,5° и значительные осевые смещения.
- Пример 2 : В судостроении муфта VIVA VS используется для передачи крутящего момента 5800 Н·м при диаметре вала 120 мм и скорости 1500 об/мин.
Муфты VIVA V и VIVA VS от Rexnord имеют схожую конструкцию, но различаются по материалам, компенсации смещений и областям применения. Муфты VIVA VS обладают улучшенными характеристиками, что делает их предпочтительными для более тяжелых условий эксплуатации. При выборе муфты важно учитывать требования к вашему оборудованию: такие как диаметр вала, крутящий момент, скорость вращения и условия эксплуатации.
